PTFE (Polytetrafluoroethylene) कॉइल हीट एक्सचेंजर्स और विसर्जन सिस्टम का उपयोग विभिन्न औद्योगिक अनुप्रयोगों में किया जाता है
कुशल गर्मी हस्तांतरण के लिए। PTFE एक अत्यधिक निष्क्रिय और गैर-प्रतिक्रियाशील सामग्री है, जो संक्षारक वातावरण में उपयोग के लिए उपयुक्त है
और रसायनों की एक विस्तृत श्रृंखला के साथ।
कॉइल हीट एक्सचेंजर्स को एक कुंडलित PTFE ट्यूब के साथ डिज़ाइन किया गया है जो एक बड़े सतह क्षेत्र के लिए गर्मी हस्तांतरण को अधिकतम करने की अनुमति देता है।
कॉइल को आम तौर पर एक शेल में रखा जाता है, और गर्मी हस्तांतरण के दौरान कुंडल के माध्यम से गर्म या ठंडा होने के लिए तरल पदार्थ को गर्म किया जाता है
मध्यम (जैसे भाप या गर्म पानी) कुंडल के चारों ओर बहता है। यह व्यवस्था के बीच कुशल गर्मी विनिमय की सुविधा है
दो तरल पदार्थ।

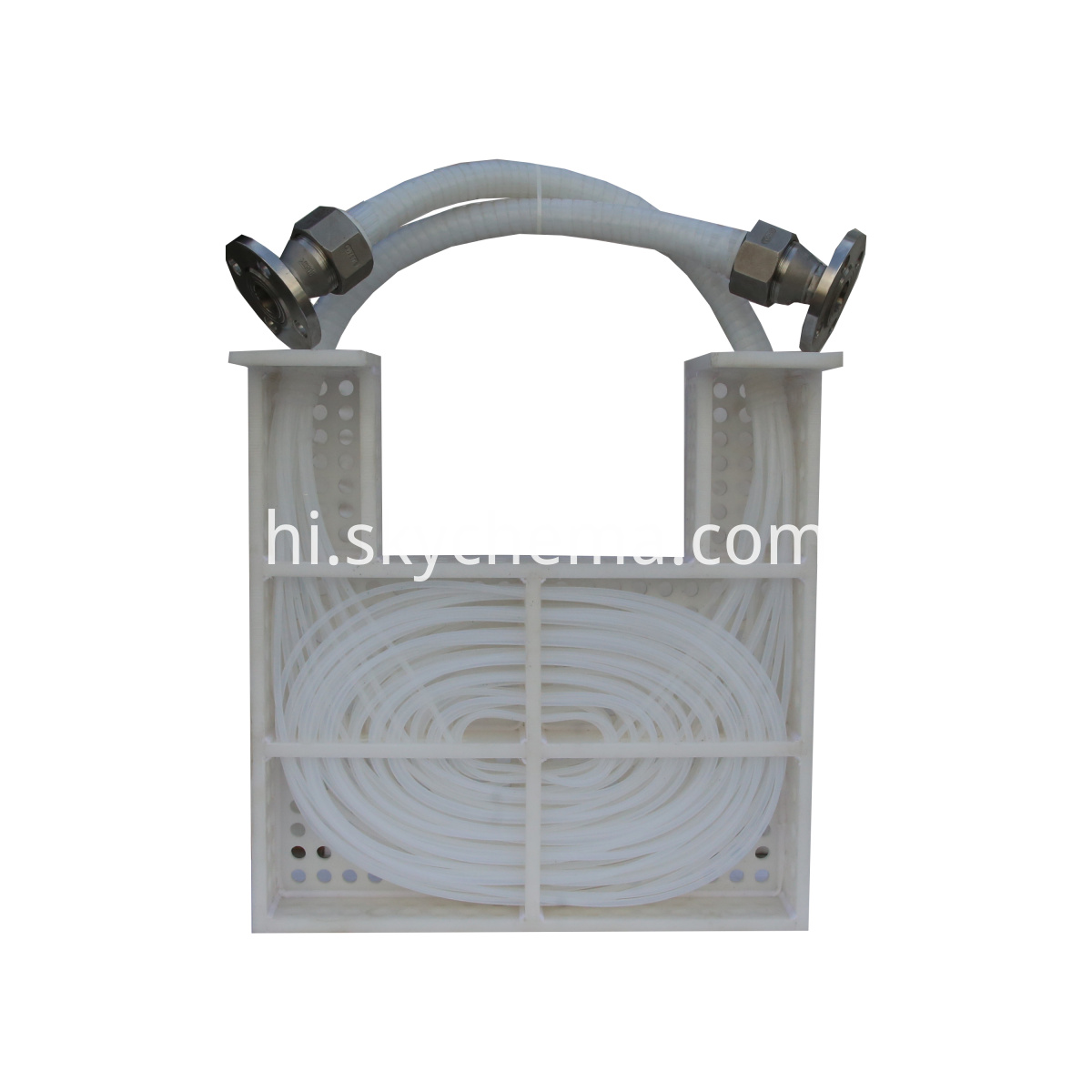

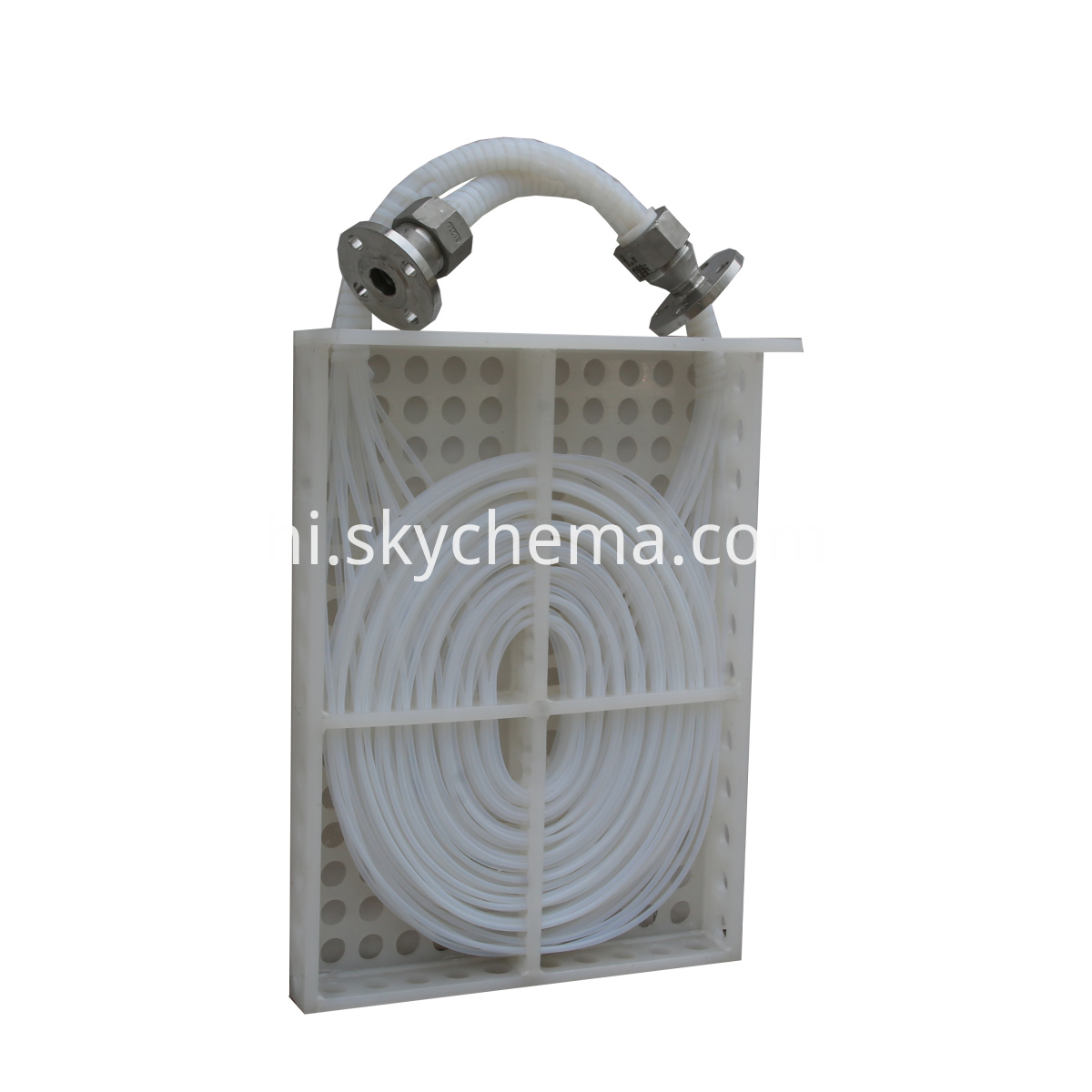

दूसरी ओर, PTFE विसर्जन सिस्टम, PTFE कॉइल या PTFE ट्यूबों के बंडल को सीधे एक टैंक में शामिल करना शामिल है या
तरल पदार्थ को गर्म या ठंडा करने के लिए तरल पदार्थ होता है। गर्मी हस्तांतरण माध्यम को PTFE कॉइल के माध्यम से प्रसारित किया जाता है, स्थानांतरण
आसपास के तरल पदार्थ से या गर्मी।
दोनों PTFE कॉइल हीट एक्सचेंजर्स और विसर्जन सिस्टम कई फायदे प्रदान करते हैं। PTFE जंग, उच्च तापमान और अधिकांश रसायनों के लिए प्रतिरोधी है, जो इसे आक्रामक या संक्षारक तरल पदार्थों के साथ उपयोग के लिए उपयुक्त बनाता है। इसमें उत्कृष्ट तापीय चालकता भी है, अनुमति देता है
कुशल गर्मी हस्तांतरण के लिए। इसके अतिरिक्त, PTFE नॉन-स्टिक है, जो रखरखाव की आवश्यकताओं को कम करते हुए फाउलिंग और स्केलिंग को कम करता है
और सिस्टम प्रदर्शन में सुधार।
ये हीट एक्सचेंजर्स और विसर्जन सिस्टम रासायनिक प्रसंस्करण, फार्मास्यूटिकल्स, फूड जैसे उद्योगों में अनुप्रयोग पाते हैं
और पेय, और अर्धचालक विनिर्माण। उनका उपयोग रसायनों, सॉल्वैंट्स के हीटिंग या कूलिंग जैसी प्रक्रियाओं के लिए किया जाता है,
एसिड, और अन्य तरल पदार्थ, साथ ही संक्षेपण और वाष्पीकरण प्रक्रियाओं के लिए।
सारांश में, PTFE कॉइल हीट एक्सचेंजर्स और विसर्जन सिस्टम एक विस्तृत श्रृंखला के लिए कुशल और विश्वसनीय गर्मी हस्तांतरण समाधान प्रदान करते हैं
औद्योगिक अनुप्रयोगों की। उनके संक्षारण प्रतिरोध, थर्मल चालकता और गैर-स्टिक गुण उन्हें आक्रामक तरल पदार्थों के साथ और मांग वाले वातावरण में उपयोग के लिए आदर्श बनाते हैं।
|
PTFE Heating and cooling coils
|
|
Exchange area
Sq.Ft
|
Connections
Inch
|
Length
In./mm
|
Width
In./mm
|
Thickness
In./mm
|
Model No.
|
|
5.5
|
3/4 FNPT
|
11.5(292)
|
11.5(292)
|
2(51)
|
XC-12-12
|
|
11
|
3/4 FNPT
|
15.5(394)
|
15.5(394)
|
2(51)
|
XC-16-16
|
|
16.5
|
3/4 FNPT
|
17.5(445)
|
17.5(445)
|
2.36(60)
|
XC-18-18
|
|
22
|
3/4 FNPT
|
19.7(500)
|
15.7(400)
|
2.36(60)
|
XC-20-16
|
|
27.5
|
3/4 FNPT
|
19.7(500)
|
19.7(500)
|
2.36(60)
|
XC-20-20
|
|
33
|
3/4 FNPT
|
23.5(597)
|
23.5(597)
|
2.36(60)
|
XC-24-24
|
|
38.5
|
3/4 FNPT
|
27.5(700)
|
23.5(597)
|
2.36(60)
|
XC-28-24
|
|
44
|
3/4 FNPT
|
27.5(700)
|
27.5(700)
|
2.76(70)
|
XC-28-28
|
|
49.5
|
3/4 FNPT
|
31.5(800)
|
31.5(800)
|
2.76(70)
|
XC-32-32
|
|
55
|
1 FNPT
|
33.9(860)
|
33.9(860)
|
2.76(70)
|
XC-34-34
|
|
60.5
|
1 FNPT
|
35.5(900)
|
31.5(800)
|
2.76(70)
|
XC-36-32
|
|
66
|
1 FNPT
|
35.5(900)
|
33.9(860)
|
2.76(70)
|
XC-36-34
|
|
71.5
|
1 FNPT
|
35.5(900)
|
35.5(900)
|
2.76(70)
|
XC-36-36
|
|
77
|
1 FNPT
|
39.5(1000)
|
33.9(860)
|
3.15(80)
|
XC-40-34
|
|
83.5
|
1 FNPT
|
39.5(1000)
|
35.5(900)
|
3.15(80)
|
XC-40-36
|
|
89
|
1 FNPT
|
39.5(1000)
|
39.5(1000)
|
3.15(80)
|
XC-40-40
|
|
94.5
|
1 FNPT
|
39.5(1000)
|
39.5(1000)
|
3.15(80)
|
XC-41-41
|
|
99
|
1 FNPT
|
43.3(1100)
|
39.5(1000)
|
3.15(80)
|
XC-43-40
|
|
104
|
1-1/2 FNPT
|
43.3(1100)
|
39.5(1000)
|
3.54(90)
|
XC-44-40
|
|
110
|
1-1/2 FNPT
|
45.3(1150)
|
39.5(1000)
|
3.54(90)
|
XC-45-40
|
|
115
|
1-1/2 FNPT
|
47.2(1200)
|
39.5(1000)
|
3.54(90)
|
XC-47-40
|
|
120
|
1-1/2 FNPT
|
47.2(1200)
|
39.5(1000)
|
3.54(90)
|
XC-48-41
|
हम फ्लोरोप्लास्टिक हीट एक्सचेंजर्स भी वितरित करते हैं। ये हीट एक्सचेंजर्स फ्लोरोप्लास्टिक्स जैसे कि PTFE, FEP A PFA से बने होते हैं। फ्लोरोप्लास्टिक्स संक्षारक तरल पदार्थों के खिलाफ पूरी तरह से प्रतिरोधी होते हैं और इसमें बहुत अच्छे नॉन-स्टिक गुण होते हैं। इसका मतलब है कि प्रदूषण का कोई निर्माण नहीं है और यह फाउलिंग और स्केलिंग को कम करता है। फ्लोरोप्लास्टिक्स शुद्ध होते हैं और इसमें कोई सॉफ्टनर या प्लास्टिसाइज़र नहीं होते हैं और इसलिए अर्ध-कंडक्टर उद्योग में अल्ट्रा-हाई-प्यूर (यूएचपी) अनुप्रयोगों को संभालने के लिए बहुत उपयुक्त होते हैं।
सभी प्रकार के फ्लोरोप्लास्टिक हीट एक्सचेंजर इकाइयों में एक अद्वितीय हनीकॉम्ब संरचना साबित होती है। ट्यूब पाइप शीट में एकीकृत होते हैं जो एक हल्के कॉम्पैक्ट बंडल डिजाइन प्रदान करता है। यह प्रक्रिया तरल पदार्थों का रिसाव मुक्त प्रवाह सुनिश्चित करता है। PFTE हीट एक्सचेंजर्स लगभग रखरखाव मुक्त हैं और बहुत लंबे जीवनकाल हैं।
शेल एंड ट्यूब हीट एक्सचेंजर्स
शेल और ट्यूब हीट एक्सचेंजर्स सिंगल पास हैं, आमतौर पर हीटिंग, कूलिंग और संघनित अनुप्रयोगों के लिए डिज़ाइन किए गए काउंटरक्रंट फ्लो इकाइयां हैं। इकाइयाँ लचीली फ्लोरोपॉलेमर ट्यूब बंडलों को शामिल करती हैं, जो अभिन्न मधुकोश ट्यूब शीट बनाने के लिए एक साथ जुड़ती हैं और PTFE लाइन वाले सिर के साथ FEP या Q-Series ट्यूबिंग के साथ उपलब्ध हैं। मानक शेल निर्माण कार्बन स्टील है। अनुरोध पर उपलब्ध अन्य शेल सामग्री। हीट एक्सचेंजर्स ASME कोडित हैं और ANSI या DIN के अनुसार नलिका से सुसज्जित हैं। एक बेहतर हीट ट्रांसफर प्रदर्शन के लिए हीट एक्सचेंजर्स को पीएफए/ग्रेफाइट ट्यूब (क्यू-सीरीज़) से लैस किया जा सकता है।
कुंडल
कॉइल व्यापक रूप से धातु परिष्करण और रासायनिक प्रसंस्करण उद्योगों में उपयोग किए जाते हैं, और विशेष रूप से बैच और निरंतर स्टील अचार अनुप्रयोगों के अनुकूल हैं। PTFE की अंतर्निहित गैर-स्टिक विशेषताएं जंग और फाउलिंग का विरोध करती हैं, हीट एक्सचेंजर सेवा जीवन का विस्तार करती हैं, और संयंत्र रखरखाव लागतों में बचत के माध्यम से मूल्य-उपयोग में सुधार करती हैं।
ट्यूब बंडल
ट्यूब बंडल हीट एक्सचेंजर्स का उपयोग प्रक्रियाओं और अनुप्रयोगों की एक विस्तृत श्रृंखला में संक्षारक तरल पदार्थों को गर्म करने और ठंडा करने के लिए किया जाता है। फ्लोरोपोलिमर की प्रसिद्ध गैर-स्टिक विशेषताएं जंग का विरोध करती हैं और फाउलिंग को कम करती हैं। रिएक्टर कॉइल को सीधे प्रक्रिया पोत में विसर्जन के लिए डिज़ाइन किया गया है, और प्रक्रिया समाधान में उत्तेजित होने पर सबसे कुशल होते हैं। आंदोलन के दौरान, कॉइल की फ्लेक्सिंग कार्रवाई फाउलिंग को कम करने में मदद करती है और जमा हो सकती है जो गठित हो सकती है। यह और अन्य अद्वितीय डिजाइन विशेषताएं रिएक्टर कॉइल को क्रिस्टलाइज़र अनुप्रयोगों के लिए आदर्श बनाती हैं।
मिनीकिल्स
मिनीकिल्स हीट एक्सचेंजर्स पूरी तरह से फ्लोरोप्लास्टिक्स से बने छोटे अचार स्नान के लिए उपयुक्त हैं। स्वाभाविक रूप से उच्च विद्युत प्रतिरोध भी छोटे सर्किट और आवारा धाराओं को चढ़ाने के बाथ में रोकने में मदद करता है।
